Hoe genereer je automatisch schema’s met Eplan EEC en eBuild?

In zijn break-out sessie op Let’s Eplan 2025 vertelde Peter Rouwenhorst hoe je automatische schemageneratie met Eplan EEC en Eplan eBuild in de praktijk toepast; nuttige informatie voor de aanwezige engineers, want na een korte vragenronde bleek dat ongeveer alle aanwezigen met macro’s werken. In zijn sessie gebruikte hij de welbekende slijpmachine als voorbeeld.

Verschil EEC en eBuild

Wat is automatische schemageneratie? De naam zegt het al, bij automatische schemageneratie tekent de software de schema’s voor je. Eplan biedt daar twee tools voor: EEC en eBuild. Het verschil tussen deze twee zit ‘m voornamelijk in de output. Waar eBuild data kant-en-klaar oplevert voor verdere verwerking in Eplan Electric P8 of Eplan Fluid, kan je met EEC ook documentatie genereren in de vorm van 3d kastopbouw in Pro Panel, Excel-schema’s, Word-documenten en pdf’s. Daarmee maakt deze tool het makkelijk om elektrotechnische schema’s interdisciplinair te delen. Door EEC te integreren met andere systemen worden schema’s bijvoorbeeld automatisch doorgegeven aan orderverwerking, mechanische engineering of sales. Je kun EEC ook integreren met een upstream configurator, bijvoorbeeld op je homepage. Dan kan je snel en eenvoudig 2D – en 3D – productdocumentatie genereren.

Hoe werkt het?

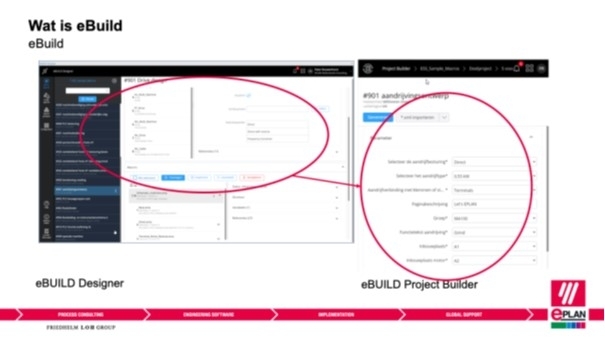

In zijn presentatie liet Peter Rouwenhorst zien hoe je automatisch schema’s genereert met eBuild. Dit programma heeft twee omgevingen. Rouwenhorst: “In eBuild Designer kan je alle parameters ingeven. Zo ontwikkel je hier macro’s, verander je typicals, en maak je typical-groepen en configurators aan. Vervolgens kan je die in eBuild Project Builder automatisch, met één druk op de knop, omzetten in een schema en deze daarna verwerken in het ontwerp. Wil je bijvoorbeeld automatisch macro’s plaatsen voor een motor met omkeerstarter? Dan selecteer je de macro in Designer en pas je ‘m waar nodig aan. Vervolgens druk je op schema genereren en binnen enkele seconden opent jouw schema in Project Builder.”

In de cloud
Eplan eBuild is de opvolger van Cogineer. In tegenstelling tot Cogineer draait eBuild volledig in de cloud. Dat levert belangrijke voordelen op: “Iedereen werkt met dezelfde macro’s en kan daar overal bij: je maakt bijvoorbeeld een schema in Nederland en jouw collega in Singapore schaaft ‘m bij. Ook de regels zijn opgeslagen in de cloud. Dus je kunt macro’s uit diverse eerdere projecten hergebruiken voor jouw nieuwe project. Daarnaast integreert eBuild automatisch met het Eplan platform. Daardoor heb je als engineer geen uitgebreide kennis van programmeren of Eplan meer nodig om macro’s voor Electric P8 en Fluid te genereren.” Een ander voordeel is dat je met automatische schemageneratie in eBuild handmatige overtypfouten voorkomt.

Eplan breidt de nieuwe versies van eBuild en EEC uit met nieuwe functies. Zo krijgt eBuild Designer in de september 2025 release een nieuwe, overzichtelijkere user interface.
