Vraag het EPLAN: de basis van klemmen

Geschatte leestijd: 6 minuten

Elke maand nemen we u mee door de meest gestelde vragen van het moment. In dit blog gaan we kijken naar het gebruik van klemmen. Door het veelzijdige aanbod van klemmen op de markt is het niet altijd duidelijk hoe u deze verschillende klemmen op een snelle en efficiënte manier binnen EPLAN kunt gebruiken.

Bekijk hier een overzicht van alle mogelijkheden die u heeft met klemmen binnen EPLAN.

Klemmenstrook

Een klemmenstrook binnen EPLAN kan de volgende onderdelen bevatten:

  1. Klemmenstrookdefinitie: de hoofdfunctie van de klemmenstrook (verplicht).
  2. Klemmen: een klem bevat minstens één of meerdere functies waaronder één hoofdklem.
  3. Toebehoren
  4. Rijgbare toebehoren

In de praktijk

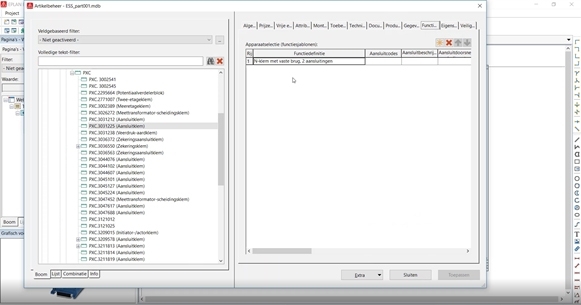

Binnen EPLAN kunt u alle klemartikelen terugvinden in uw artikelbeheer. Hier ziet u onder andere de functiedefinities en de eigenschappen van de klem.

Klemmen en klemmenstrookdefinities kunnen bij het invoegen van het betreffende symbool direct worden gedefinieerd. In de klemmenstrook-navigator of in de onderdelen-navigator kunt u klemmen en klemmenstrookdefinities met bepaalde eigenschappen creëren. De functies die op deze wijze zijn gemaakt, kunt u dan op een later tijdstip in het schema plaatsen. Als u klemmenstrookdefinities wilt kopiëren, moeten deze wel zijn geplaatst.

Tip: Als bij de engineering al vast staat welke klemmenartikelen u moet gebruiken, kunt u de klemmen direct als apparaat invoegen (menuopdrachten: Invoegen > Apparaat). Zo kunt u bijvoorbeeld de afzonderlijke klemsymbolen van etageklemmen eenvoudig na elkaar plaatsen. Als plaatsingshulpmiddel worden de functiedefinitie en de etage van de betreffende klem weergegeven. Met de toets [N] kunt u door de functies "bladeren".

Klemmen invoegen

  1. Kies in uw menu Invoegen > Symbool

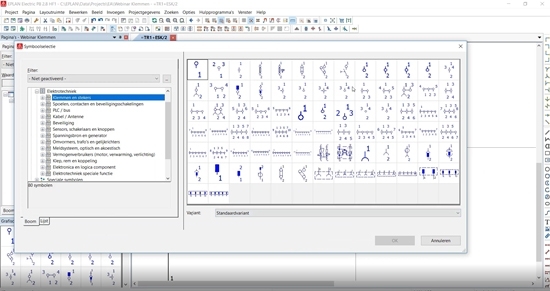

  2. Selecteer de gewenste klem in het dialoogvenster Symboolselectie
  3. Plaats de klem op de schemapagina
  4. In het dialoogvenster Eigenschappen geeft u op het tabblad Klem de onderdeelgegevens van de klem op, bijvoorbeeld de weergegeven ODC
  5. Klik op [OK]

Als u een bestaande ODC opgeeft, wordt de klem toegekend aan de betreffende klemmenstrook.

Als u een ODC opgeeft die nog niet bestaat, ontstaat er een nieuwe klemmenstrook. Deze klemmenstrook heeft echter nog geen klemmenstrookdefinitie.

Klemmenstrookdefinities invoegen

  1. Kies in uw menu Invoegen > Klemmenstrookdefinitie
  2. Plaats de klemmenstrookdefinitie op de schemapagina
  3. In het dialoogvenster Eigenschappen geeft u op het tabblad Klemmenstrookdefinitie de onderdeelgegevens van de klemmenstrook op
  4. Klik op [OK]

Of

  1. Open de klemmenstrokennavigator
  2. Klik met de rechter muisknop op de betreffende klemmenstrook > Klemmenstrookdefinitie genereren

Of

  1. Ga naar het menu Project > Organiseren > Corrigeren
  2. Klik op […] achter Instellingen
  3. Maak een nieuw instellingenschema via het zonnetje
  4. Activeer de optie Klemmen > Ontbrekende klemmenstrookdefinities toevoegen
  5. En klik tweemaal op [OK]

Efficiënt gebruik van klemmen binnen EPLAN

In de webcast laten we u met enkele praktische voorbeelden de verschillende mogelijkheden zien die EPLAN biedt voor het ontwerp met klemmen. Verder gaan we dieper in op het gebruik van etageklemmen: we verklaren eerst en vooral hoe deze opgebouwd worden en geven nog enkele tips mee over hoe u deze op een simpele manier kunt nummeren. Benieuwd? Bekijk de webcast!
