Navigatoren: waarom zijn ze nodig?

244x
gedeeld

Engineers hebben ieder hun eigen werkwijze. De een kiest voor het klassieke grafisch ontwerpen. De ander gaat een stap verder met een device-georiënteerde methodiek, waar rijke data voor nodig is. In de online EPLAN Data Portal bieden fabrikanten componenten aan die al veel rijke data bevatten. Deze kan de engineer inlezen en zelf naar eigen wens verder aanvullen. Deze stap kan interessante voordelen opleveren. Welke voordelen dit zijn en welke rol navigatoren daarbij spelen, is echter soms niet helemaal duidelijk. In dit Tips & Tricks-artikel lichten we het graag toe.

Engineers gaan doorgaans op een van de volgende twee manieren te werk:

  • Grafisch ontwerpen
    Dit is een veelgebruikte methode die sterk overeenkomt met de werkwijze van dertig à veertig jaar geleden. Destijds tekende men met pen en papier. Nu gebeurt dat weliswaar op computers, maar het ontwerp wordt nog steeds stukje voor stukje getekend, waarbij symbolen door middel van knip- en plakwerk uit oude projecten worden overgenomen. De keerzijde van deze methode is dat fouten overgenomen worden en engineers componenten tekenen die eigenlijk niet bestaan.

  • Dataverrijking vanuit het EPLAN Data Portal
    Dit wordt ook wel ‘device-georiënteerd ontwerpen’ genoemd. U plaatst geen grafisch symbool, maar een artikelnummer in het ontwerp. Wilt u een bepaald component, dan haalt u het uit de online database en importeert het in uw eigen database. In de databank kunt u alle functies van een component in het artikelnummer vastleggen. Veel functies zijn door de fabrikant al aangegeven en kunt u naar eigen behoefte nog verder verrijken, bijvoorbeeld door een persoonlijke touch aan grafische weergaves te geven.

Wat zijn de voordelen van navigatoren?

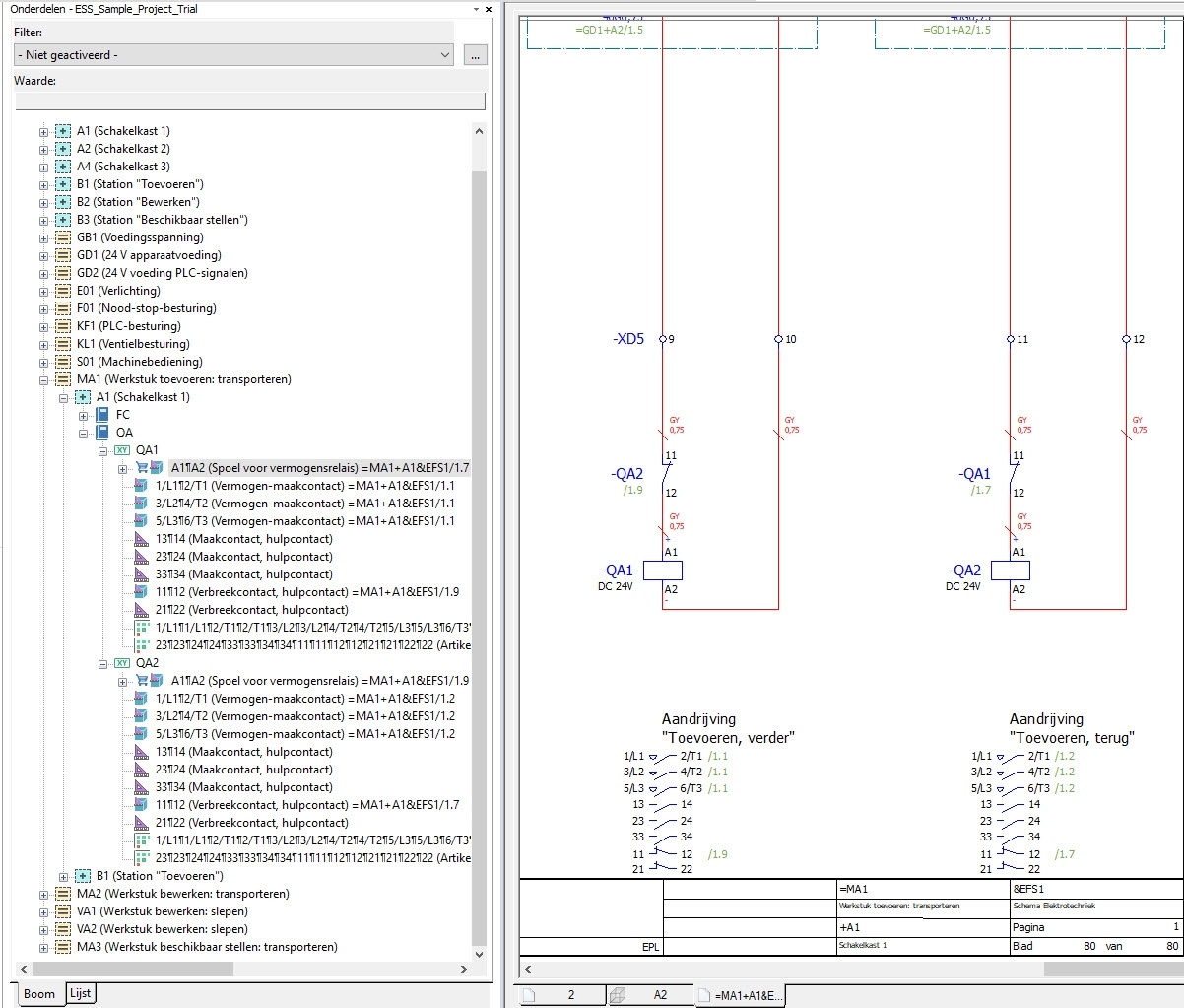

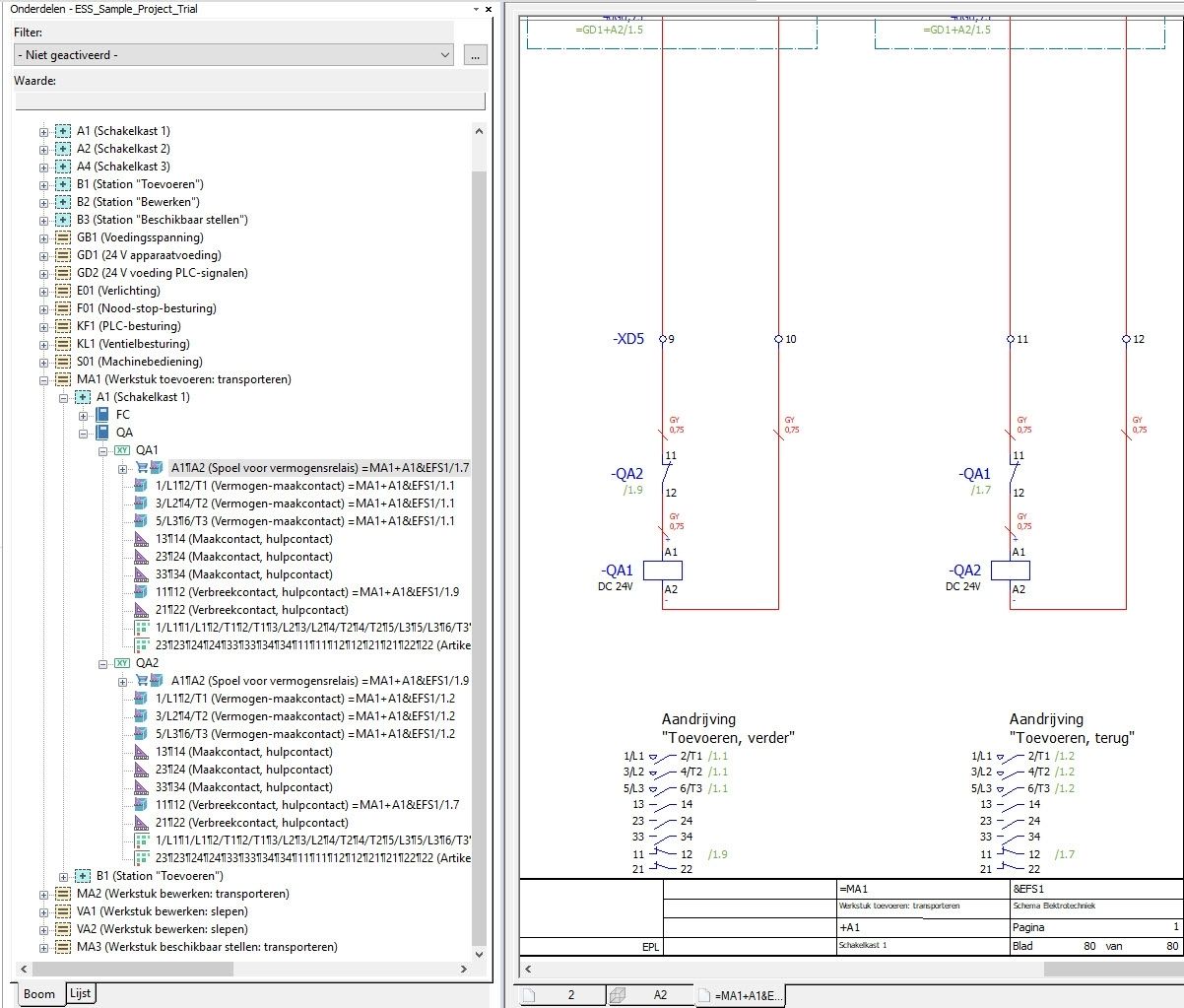

Met navigatoren kunt u in een database nagaan welke componenten u tot uw beschikking heeft en welke functies ze bevatten. Het component kunt u vervolgens eenvoudig middels drag & drop in uw tekening plaatsen, waar het de vorm van een symbool krijgt. In de database is het component nu afgeboekt, zodat u het niet onbedoeld nogmaals in de tekening toe kunt passen. Ook ziet u of er hulpcontacten zijn die u kunt gebruiken. Enkele andere interessante voordelen van navigatoren zijn:

  • U maakt aanzienlijk minder fouten
    Alle gegevens staan op de juiste manier in de database. Uw tekening is daardoor technisch gezien altijd foutloos. U kunt het niet alleen op eenvoudige contacten toepassen, maar ook op complexe componenten met veel aansluitpunten. Denk aan een PLC (programmable logic controller) met veel in- en uitgangen die diverse functies hebben.

  • U kunt sneller werken door te filteren en sorteren
    Vervelende en tijdrovende werkzaamheden, zoals het zoeken naar een component of meerdere malen dezelfde gegevens invullen, behoren tot het verleden. U bent met navigatoren namelijk in staat om onderdelen bij elkaar te plaatsen die normaal gesproken in een schema ver uit elkaar staan. Het filteren en sorteren zorgt voor een helder overzicht van alleen díe componenten die u wilt zien.

  • U voegt in een handomdraai labels toe
    Met meervoudige markering kunt u in één keer een label aan alle geselecteerde componenten toevoegen. U hoeft daardoor niet meer telkens per bladzijde het component en het label op te zoeken en te openen.

De noodzaak van een goede digitale omgeving

Wilt u in de pas blijven lopen met de technologische ontwikkelingen, dan heeft u een digitale omgeving nodig waar alle afdelingen in kunnen werken. Navigatoren zijn een handig en praktisch hulpmiddel om inzicht te krijgen in uw data en deze verder te verwerken. Voor een transparante digitale omgeving is de onderliggende digitale component-standaardisatie noodzakelijk. Het EPLAN Data Portal biedt hierbij uitkomst. Het is een iets andere methodiek dan u misschien gewend bent en het kost even wat tijd om de data volledig te verrijken, maar de voordelen op lange termijn zijn de investering zeker waard. U kunt geheel automatiseren en binnen enkele slagen acties uitvoeren waar vroeger veel handwerk voor nodig was.

Behalve het gebruikmaken van navigatoren, zijn er nog meer manieren om efficiënter te werken. U leest hier meer over in de infographic 'Vier stappen naar efficiëntere engineering'. Bent u benieuwd wat u nog meer met navigatoren kunt doen? Bekijk dan hier de ‘how-to video’.
